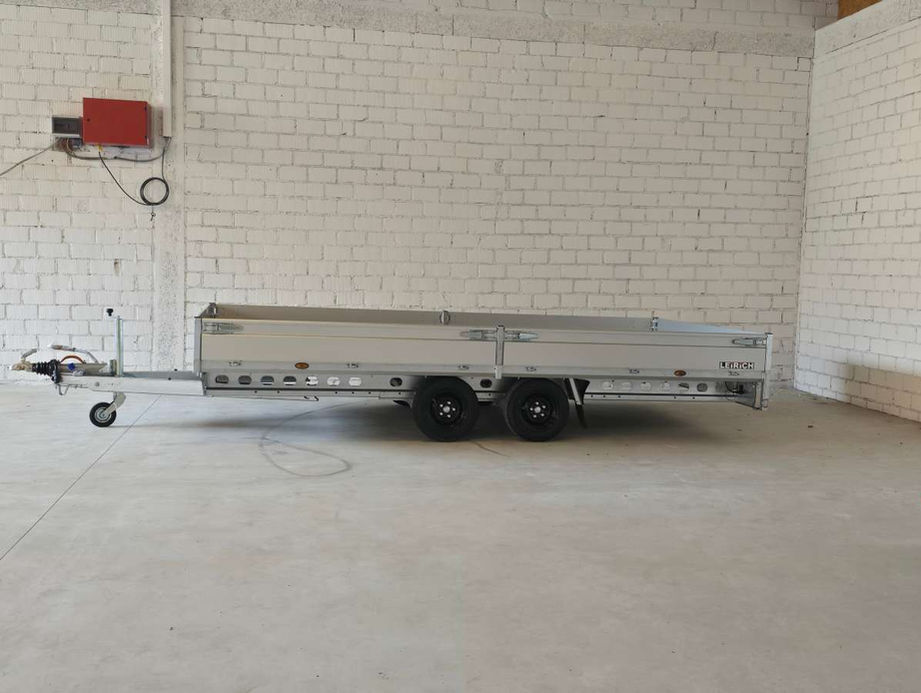

HL 453 x 222 cm

Beschreibung

Fahrgestell:​

Extrem massives Sigma Längsträgerfahrgestell für ein hohes Maß an Stabilität bei einem geringen Eigengewicht! Im Bereich der Achsen und des Deichselanschlusses mit zusätzlichen Verstärkungen eingeschweißt. Massiver Rahmen mit starken 30 x 60 mm Formrohrquerträgen in engen Abständen für eine optimale Bodenunterstützung auch bei hohen Punktbelastungen! Fahrgestell und Rahmen komplett verwindungsfrei verschweißt und im Tauchbad feuerverzinkt. Geschraubte V-Deichsel aus geschlossenen Formrohren mit ca. 138 cm freier Deichsellänge. Deichselprofil mit 4 Anpassungsmöglichkeiten der Kupplungshöhe!

Serienmäßig mit absperrbaren Schienenschacht unter der Ladefläche. Deckel mit Magnethaltern einschiebbar unter der Ladefläche.​

​

Boden:

18 mm Siebdruckboden aus einem Stück, mit witterungsbeständiger und rutschhemmender Beschichtung.

​​

Ladesicherung:

6 Paar seitliche und je 3 Stk. stirn- und heckseitige U-Zurrbügeln (á 750 daN) platzsparend versenkt im V-Außenrahmenprofil. Seilhaken unter der Ladefläche an jedem Querträger und jeweils 3 Stk. stirn- und heckseitig angeschweißt.

​

Bordwände:

300 mm hohe Alu Bordwände aus 25 mm straken eloxierten Alu Holkammerprofilen mit versenkten Excenter-Spannverschlüssen. Bordwände 4-seitig klapp- und abnehmbar. Seitenwände geteilt.

Heckwand mit Auslegeseilen für Langgutfuhren.

Feuerverzinkte Eck- und Mittelrungen zur Aufnahme von weiterem Zubehör, werkzeuglos abnehmbar.

​

Fahrwerk:

Qualitativ hochwertige Fahrwerkskomponenten von Knott.
Auflaufbremse mit Rückfahrautomatik und Feststellbremse. Gummifederachsen mit Einzelradaufhängung und wartungsfreien Kompaktlagern. Achsen mit langen Auflagen für bessere Kraftverteilung.
Niederfahrwerk mit Bereifung 185/60 R12 C montiert auf schwarzen Stahlfelgen. Geringe Ladehöhe von ca. 650 mm.

Automatik Stützrad verwindungsfrei auf der Konsole montiert.

2 Stk. Radkeile montiert an den Blechkotflügeln.

​

Beleuchtung:

12V Beleuchtung laut StVO mit 13-poligem Lichtstecker. Kombi-Heckleuchten mit Nebelschlussleuchte und Rückfahrlicht geschützt montiert in der Lichttraverse. Positions- und Kennzeichenleuchten in LED. Kennzeichenleuchten versenkt montiert im Hauptrahmen.

LED Seitenmarkierungsleuchten versenkt im Außenrahmenprofil.

LED Umrissleuchten rot/weiß versenkt montiert in den hinteren Eckrungenaufnahmen.

Modelle / Gewichtsklassen

HL2 274522

  • Innenmaße (L x B x H)

  • Außenmaße (L x B x H)

  • Gesamtgewicht

  • Nutzlast ca.

  • Eigengewicht ca.

  • Listenpreis inkl. Mwst.

Tandem

453 x 222 x 30 cm

604 x 228 x 95 cm

2.700 kg

1.933 kg

767 kg

€ 6.843,60

HL2 354522

  • Innenmaße (L x B x H)

  • Außenmaße (L x B x H)

  • Gesamtgewicht

  • Nutzlast ca.

  • Eigengewicht ca.

  • Listenpreis inkl. Mwst.

Tandem

453 x 222 x 30 cm

607 x 228 x 95 cm

3.500 kg

2.675 kg

825 kg

€ 7.912,80

HL2 304522

  • Innenmaße (L x B x H)

  • Außenmaße (L x B x H)

  • Gesamtgewicht

  • Nutzlast ca.

  • Eigengewicht ca.

  • Listenpreis inkl. Mwst.

Tandem​​

453 x 222 x 30 cm

604 x 228 x 95 cm

3.000 kg

2.203 kg

797 kg

€ 7.141,20

HL3 354522

  • Innenmaße (L x B x H)

  • Außenmaße (L x B x H)

  • Gesamtgewicht

  • Nutzlast ca.

  • Eigengewicht ca.

  • Listenpreis inkl. Mwst.

Tridem 3 x 1.500 kg

453 x 222 x 30 cm

607 x 228 x 95 cm

3.500 kg

2.608 kg

892 kg

€ 8.455,20

Zubehör
Fahrwerk
Tridem mit 1.800 kg Achsen

Tridem Fahrwerk mit 3 Stk. 1.800 kg Achsen anstatt 1.500 kg.

Mit großer Bremsanlage und großen Radlagern.​

​

Aufpreis nur möglich bei HL3 354522!

​​

Listenpreis € 645,00

​

Parabolic Blattfederfahrwerk

Für besten Fahr- und Federungskomfort bei hohen Nutzlasten und/oder schlechten Fahrbahnzuständen.

Langlebige Federung!

1.800 kg Starrachsen mit Einzelradaufhängung, Blattfederung und Radstoßdämpfer montiert

​

Aufpreis nur möglich bei HL2 354522 & HL3 354522!

​​​

Listenpreis Tandem € 660,00

Listenpreis Tridem € 1.479,00

Radstoßdämpfer montiert

Montiert auf allen Rädern.

Für zusätzlicher Federungskomfort.

​​

Listenpreis Tandem Modelle € 316,80

Listenpreis Tridem Modelle € 475,20

Verstärktes Automatik Stützrad

Verstärktes Automatik Stützrad mit langem Hub, verwindungsfrei montiert auf Auflaufeinrichtung.

Stützlast 500/300 kg (statisch/dynamisch)

Vollgummirad mit flachem Profil 230 x 80 mm, auf verstärkter Metallfelge

Serie bei Xpert Paket!​​​​​

Listenpreis € 72,00

Aufbau
XPERT Paket

Optische- und Sicherheitstechnische Aufwertung Ihres Anhängers durch folgende Optionen:

  • Großdimensionierte Voll LED Heckleuchten VC2000 mit dynamischen Blinkern (ohne Kontrollgerät).

  • Heckleuchten Schutzgitter schwarz pulverbeschichtet.

  • Alu Riffelblech Deichselbox montiert

  • Verstärktes 500kg Automatik Stützrad mit langem Hub.

  • schwarzer Kontrstreifen 4-seitig auf den Alu Bordwänden

Listenpreis € 958,80

Black Edition

Alu Bordwände schwarz eloxiert.

Aufpreis gilt bei 30 und 40 cm hohe Bordwände.

Aufpreis gilt auch für Aufsatzbordwände.

​

​

Listenpreis € 120,00

Alu Auffahrschienen

1 Paar Alu Auffahrschienen 240 x 30 cm, Tragkraft 2.800 kg/Paar. Mit rutschhemmender Profilierung. Rampenkopf mit Haken zum Einhängen am Heck

​Listenpreis € 720,00

Dreh-Kurbelstützen montiert am Heck

1 Paar Dreh-Kurbelstützen montiert am Heck.

Stützen per Knauf-Entriegelung um 90° schwenkbar und per mitgelieferter Handkurbel (SW19) nachstellbar.

Tragkraft je Stütze ca. 1.300 kg

Empfohlen bei Verwendung von Auffahrschienen.

​Listenpreis € 270,00

Dreh-Kurbelstützen montiert an der Front

1 Paar Dreh-Kurbelstützen montiert an der Front.

Stützen per Knauf-Entriegelung um 90° schwenkbar und per mitgelieferter Handkurbel (SW19) nachstellbar.

Tragkraft je Stütze ca. 1.300 kg

​Listenpreis € 270,00

Grundbordwand 40 cm anstatt 30 cm

Alu Grundbordwand 40 cm hoch

Listenpreis € 468,00

Stirnwandgitter abnehmbar

Geschweißt und feuerverzinkt.

Eingesteckt in den Eckrungen.

Gesamthöhe ca. 80 cm ab Bordwand Oberkante.

Oberste Querstrebe bei ca. 66 cm ab Bordwand Oberkante.

Listenpreis € 186,00

Alu Aufsatzbordwände

Alu Aufsatzbordwände 4-seitig abnehmbar.

Mit versenkten Excenter Spannverschlüssen

​

Listenpreis Aufsatz 30 cm - € 1.212,00

Listenpreis Aufsatz 40 cm - € 1.566,00

​

Flachplane

Montiert auf Grund- oder Aufsatzbordwände.

Plane in Qualität 680g/m2

Verschlussart wahlweise über Kreuzverschluss mit Expanderseil oder Drehwirbel PVC bzw. Metall.

Planenfarbe nach Kundenwunsch aus der Farbkarte.

​Listenpreis € 699,00

Planenaufbau

Massiver Spriegelaufbau, verschraubt und feuerverzinkt. Dachausführung als Flachdach. Spriegel mit zusätzlichen Eckaussteifungen.

Spriegellatten aus Holz, 4-seitig abnehmbar.

Plane in Qualität 680g/m². Planenfarbe nach Kundenwunsch aus Farbkarte.

Verschluss horizontal über Drehwirbelverschluss

Verschluss vertikal wahlweise Riemen- oder Wurfverschluss

​Listenpreis Innenhöhe 160cm - € 2.670,00

​Listenpreis Innenhöhe 180cm - € 2.814,00

​Listenpreis Innenhöhe 200cm - € 2.955,00

Listenpreis Innenhöhe 220cm - € 3.237,00

Weitere Größen auf Anfrage!

Zubehör für Planenaufbau

Durch das optionale Zubehör kann der Planenaufbau perfekt an Ihre Bedürfnisse angepasst werden!

Einen Auszug der verschiedenen Möglichkeiten sehen Sie unten angeführt.

Sollte die gewünschte Option nicht angeführt sein, melden Sie sich einfach bei uns!

Schiebeplane, je Seite  - € 855,00

​Selbstaufrollbare Heckplane - € 315,00

​Selbstaufrollbare Seitenplane, je Seite - € 624,00

Rollfix inkl. Kurbel, je Seite - € 771,00

Satteldachausführung - € 303,00

Planenaufbau abgeschrägt 45° - € 327,00

Lichtdach - € 63,00

Klappe in der Plane - € 156,00

Alu Riffelblech Deichselbox

montiert auf der V-Zugdeichsel, Deckel mit Gummidichtung und nachstellbarem Excenter Verschluss. Absperrbar über Vorhangschloss (nicht im Lieferumfang enthalten).

Stirnwand kann problemlos geöffnet werden.

Serie bei Xpert Paket!

​Listenpreis € 378,00

Beleuchtung
Voll LED Heckleuchten

Voll LED Heckleuchten für beste Sichtbarkeit bei schlechter Witterung oder direkter Sonneneinstrahlung. Leuchtdioden erschütterungsfest. Verstärktes Lampenglas mit Gehäuse dem Gehäuse wasserdicht verschweißt.

​

Listenpreis € 183,00

Heckleuchten Schutzgitter

Passend für Standard- und LED-Beleuchtungen.

Nicht gültig im Bereich der StVO!

Listenpreis € 102,00

LED Rückfahrscheinwerfer

Montiert am Rahmen rechts und/oder links hinter der letzten Achse.

Mit E-Zulassung als Rückfahrscheinwerfer

Listenpreis € 162,00

Alle technischen Daten, Gewichte und Maße sind ca. Angaben und unverbindlich.

Abbildungen sind ähnlich und können Sonderausstattungen zeigen.

Die angegebenen Preise verstehen sich als Listenpreise inkl. 20% Mwst.
