ATC 3522 AL

Technische Daten

  • Innenmaße

  • Seitenrahmenhöhe

  • Außenmaße (L x B x H)

  • Ladehöhe

  • Gesamtgewicht

  • Nutzlast

  • Eigengewicht

  • Auffahrwinkel

  • Bereifung

  • Federung

  • Fahrwerkskomponenten

  • Beleuchtung

540 x 220 cm

6 cm

761 x 228 x 94 cm

67 cm

3.500 kg

2.675 kg

825 kg

9°

195/50 R13 C

Gummifederachsen

ALKO

13-polig, ASPÖCK

Beschreibung

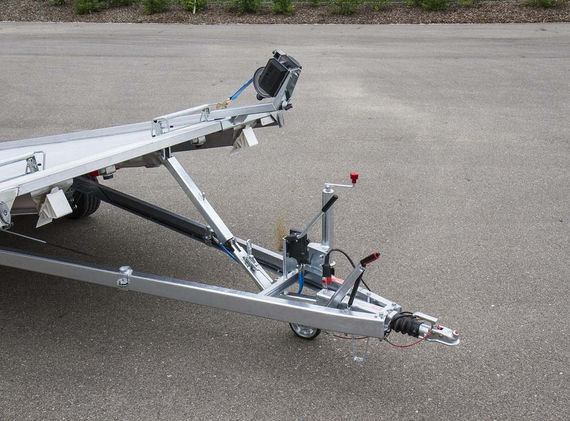

  • Extrem robuster V-Deichselrahmen aus feuerverzinktem Feinkornstahl für ein geringes lange Lebensdauer und ein geringes Eigengewicht. Freie Deichsellänge ca. 160 cm.

  • Ladefläche aus Alu Strangpressprofilen selbsttragend verschweißt und mit Unterzügen verstärkt.

  • Spoilerknick in den letzten 80 cm der Ladefläche für einen flachen Auffahrwinkel.

  • Die Ladefläche ist rampenlos über die gesamte Breite befahrbar.

  • 2 Lochblechfahrspuren mit einer Breite von ca. 470 mm im Abstand von ca. 70 mm

  • 2 Stk. Radstopper getrennt einsetzbar im Lochblechprofil.

  • 900 kg ALKO Handseilwinde mit 6 m Gurtband, Lasthaken und Freilauf. Winde montiert auf einem stufenlos seitenverstellbarem Windenbock.

  • Ladefläche kippbar über eine doppelt wirkende Hydraulikpumpe.

  • Beleuchtung 12V laut StVO mit 13-poligem Lichtstecker.

  • Heckleuchten geschützt montiert im Lichtkasten.

  • ​Der Lichtkasten klappt beim Aufkippen automatisch unter die Ladefläche, wodruch die Beleuchtungsanlage geschützt wird.​

  • Auflaufbremse mit Rückfahrautomatik und Feststellbremse.

  • Gummifederachsen mit Rückfahrautomatik, Radstoßdämpfern, selbstnachstellende Bremsen und ALKO Longlife Bremsseile für beste Fahreigenschaften bei einem minimalen Wartungsaufwand.

  • Verstärktes Automatik Stützrad mit 500 kg statischer Stützlast.

Zubehör
E-Seilwinde ComeUp Rhino 8

mit 3.560 kg Zugkraft. 3,5 m Kabelfernbedienung

Wahlweise 12 m Stahl- oder Kunststoffseil.

Ohne Verkabelung zum Zugfahrzeug.

Montiert auf stufenlos verstellbaren Windenbock

​

Anschluss der E-Seilwinde

mit 2-pol. oder NATO-Steckverbindung über Führungskette von der Winde bis über die Kupplung verlegt.

Passende Steckdose für das Zugfahrzeug liegt lose bei. Das Kabel kann auch während der Fahrt angeschlossen bleiben.

Batterie neben winde 3t.tif
Batterie für E-Seilwinde

12V/55AH in Kunststoffstaukiste, mit der Winde verkabelt. Ladeeinrichtung inkl. Kontrolleinrichtung mit Leistungsdiode und Relaisschaltung zum Trennen vom Zugfahrzeug im Betrieb.

Angschlossen am 13-pol. Stecker

Seilanpressrolle rhino 8.tif
Seilanpressrolle

für gleichmäßig verteiltes Aufrollen des Seils.

2 Kanal Handsender.tif
2-Kanal Funkfernbedienung

inkl. Verkabelung für die E-Seilwinde oder E-Kippeinrichtung

E-Kippeinrichtung

Neigung der Plattform über E-Pumpe, verbaut unter der Ladefläche.

Mit Not-Handpumpe und Bordbatterie

4-K Funkfernbedienung.JPG
4-Kanal Funkfernbedienung

inkl. Verkabelung für die E-Winde und E-Kippeinrichtung.

FastLine Schienen.JPG
FastLine Zusatzschienen

1 Parr Zusatzauffahrschienen mit Halterung unter der Ladefläche.

Für extrem flachen Auffahrwinkel von 5°.

ATC Planenaufbau.JPG
Planenaufbau LH 170 cm

Robuster Spriegelaufbau, verzinkt

Schiebeplane mit Spannverschlüssen links und rechts. Heclkklappe nach oben schwenkbar mit Gasdruckdämpfern und Drehstangenverschluss.

Planen-Hubeinrichtung.TIF
Hubeinrichtung für Planenaufbau

Vorrichtung zum Abnehmen der Aufbaus bestehend aus 4 Hubwinden mit Lenkrollen

Panoramaspiegel für Plane

Idealer Überblick zum Einfahren im Planenaufbau.

Zentral angeordnet

Arbeitsscheinwerfer plane.tif
LED Arbeitsscheinwerfer in Plane

LED Arbeitsscheinwerfer (1.600 lm) mit Schalter an der Bugwand rechts oder links oben montiert.

ATC_3021_AS_-_Zusätzlicher_Unterzug.tif
Plattformverstärkung

für Baumaschinentransport

 zusätzlicher Unterzug unter der Mittelspur der Plattform

ATC Lackierung.JPG
Seitenflächen lackiert

Seitenflächen wie Kotflügel lackiert in RAL-Standard Farbton nach Wunsch
